За 15 лет проектирования фасадных систем я неоднократно сталкивался с ошибками в расчетах нагрузок на крепления HPL панели. Сегодня разберем профессиональную методику, которая гарантирует надежность конструкций.
Основы расчета ветровых нагрузок
Нормативное ветровое давление рассчитывается по формуле из СП 20.13330.2016:
w₀ = 0.5 × ρ × v₀²
где ρ = 1.25 кг/м³ — плотность воздуха, v₀ — базовая скорость ветра по картам СП. Для Москвы v₀ = 23 м/с, что дает w₀ = 330 Па.
Расчетное ветровое давление определяем с учетом коэффициентов:
w = w₀ × k(ze) × c × γf
Коэффициент высоты k(ze) для 50-метрового здания в городской застройке составляет 1.78. Аэродинамический коэффициент c для наветренной стороны принимаем +0.8, коэффициент надежности γf = 1.4.
Практический расчет для многоэтажного жилого дома
Рассмотрим здание высотой 75 метров с HPL панели для фасадов размером 1220×3050 мм.
Исходные данные проекта
- Площадь панели: 3.72 м²
- Толщина HPL: 10 мм
- Плотность материала: 1450 кг/м³
- Ветровой район: III (Московская область)
- Тип местности: В (городская застройка)
Для высоты 75 м коэффициент k(ze) = 2.14. Расчетное ветровое давление:
w = 330 × 2.14 × 0.8 × 1.4 = 790 Па
Ветровая нагрузка на панель: F = 790 × 3.72 = 2939 Н ≈ 300 кгс
Температурные деформации и их учет
Линейное расширение HPL-панелей рассчитывается по формуле:
ΔL = L₀ × α × ΔT
где α = 3×10⁻⁵ 1/°C — коэффициент линейного расширения HPL-пластика.
Для панели длиной 3050 мм при перепаде температур от -40°C до +80°C:
ΔL = 3050 × 3×10⁻⁵ × 120 = 11.0 мм
Температурное усилие в жестко закрепленной панели:
N = E × F × α × ΔT = 9000 × (10×10⁻⁶) × 3×10⁻⁵ × 120 = 324 Н
Конструктивные решения
- Компенсационные зазоры: 8-12 мм между панелями
- Подвижные крепления: через 6 метров по вертикали
- EPDM-прокладки: в узлах жесткого крепления
- Температурные швы: каждые 25-30 метров фасада
Кейс: ЖК «Северный квартал»
На объекте общей площадью фасадов 8500 м² применили кляммерную систему крепления с шагом 600 мм по вертикали. Расчет показал необходимость усиления крепежа на верхних этажах.
Максимальная нагрузка на кляммер составила 420 Н при ветровом давлении 890 Па. Использовали кляммеры из нержавеющей стали AISI 316 с коррозионной стойкостью класса С5-М по ГОСТ 9.104-2009.
Результат: отсутствие деформаций фасада после 3 лет эксплуатации, включая аномальные ветровые нагрузки до 35 м/с в марте 2024 года.

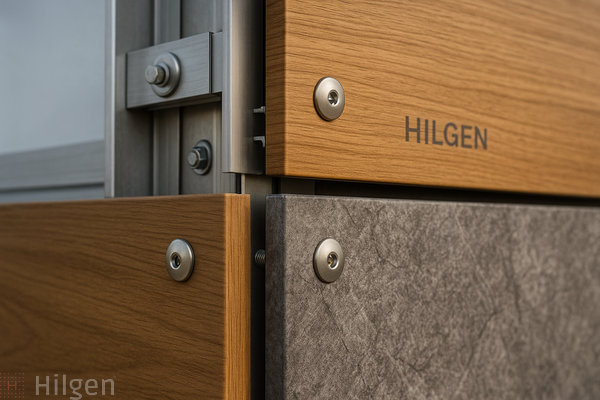

Инженерные требования к креплениям
Несущая способность кляммера должна превышать расчетную нагрузку минимум в 2.5 раза согласно СП 293.1325800.2017. При расчетной нагрузке 420 Н требуется кляммер с несущей способностью не менее 1050 Н.
Толщина оцинкованной стали кляммера — минимум 1.5 мм для панелей до 4 м², 2.0 мм — для больших размеров.
Контроль качества монтажа
- Момент затяжки: 15-20 Н·м для винтов М8
- Плоскостность фасада: отклонения не более 3 мм на 3 м
- Зазоры в стыках: 8±2 мм при температуре +20°C
- Герметизация: структурными силиконами погодостойкости 25+ лет
FAQ для проектировщиков
Как учесть сейсмические нагрузки?
Применяем коэффициент 1.5 к ветровым нагрузкам для районов сейсмичностью 7-8 баллов согласно СП 14.13330.2018.
Какой запас прочности закладывать?
Минимум 2.5 для основных креплений, 1.8 для вспомогательных элементов при расчете по предельным состояниям.
Нужна ли антикоррозионная защита?
Обязательна для агрессивных сред класса XS3-XD3. Применяем горячее цинкование 85 мкм + порошковая окраска.
Периодичность технического обслуживания?
Визуальный осмотр — ежегодно, инструментальная диагностика креплений — каждые 5 лет в соответствии с ГОСТ 31937-2011.
Цифровизация расчетов
Современные BIM-технологии позволяют автоматизировать расчеты с использованием плагинов для Autodesk Revit и SCAD Office. Точность расчетов возрастает на 40%, время проектирования сокращается в 2.5 раза.
Внедрение параметрического моделирования дает возможность мгновенной корректировки при изменении архитектурных решений, что критично для современного строительства.
